1. 로프
로프는 엘리베이터 카와 균형추를 매달아 권상 도르래의 회전을 상하 운동으로 바꿈으로써 엘리베이터가 위아래로 움직이는 데 직접적인 역할을 한다.
H-BELT
강철 로프가 아닌 벨트로 엘리베이터를 운행한다. 원활한 작동을 위해 정기적으로 표면에 윤활유를 칠해야 하는 강철 로프와 달리 표면 급유 없이도 사용할 수 있어 ‘오일 제로’를 실현할 수 있는 친환경 제품이다.

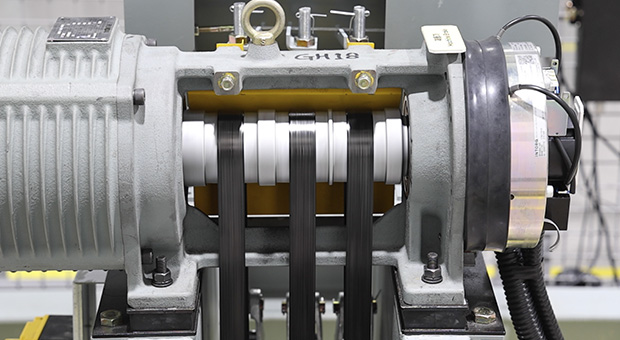

2. 구동기
엘리베이터의 엔진, 모터로서 카를 가동하고 정지시키는 역할을 한다.
초소형 구동기
기존 구동기보다 크기를 85%가량 줄여 공간 운행의 효율을 높였다. H-BELT와 연결되는 제품이며, 사이즈가 작아진 만큼 건축 공간을 넓게 쓸 수 있는 장점이 있다.

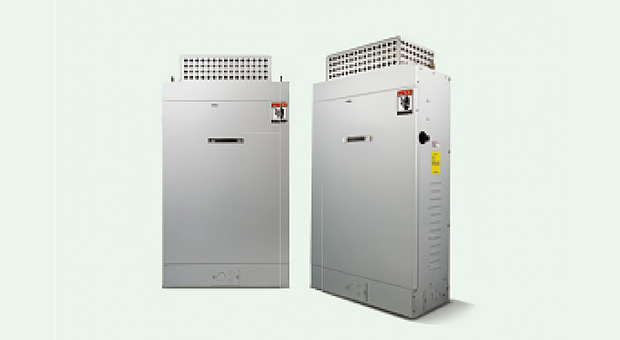

3. 제어반
일종의 ‘컨트롤 타워’로서 엘리베이터가 정상적으로 작동할 수 있도록 각종 신호들을 제어한다.

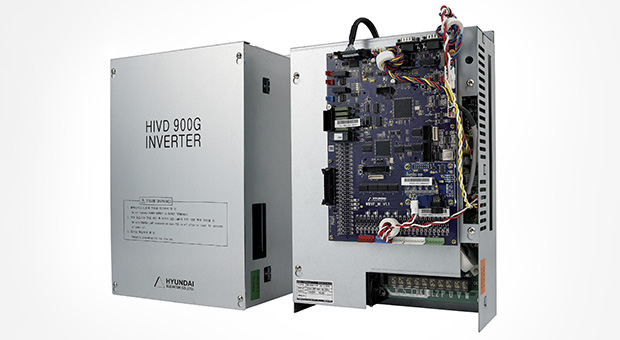

4. 인버터
제어반 안에서 승강기의 속도와 토크를 제어한다.
전력회생형 인버터
엘리베이터가 운행할 때 발생하는 에너지를 재활용해 전력 소모를 줄이는 친환경 제품이다. 15kW의 경우 57.9%, 22kW의 경우 47.7%까지 에너지를 절감할 수 있다.

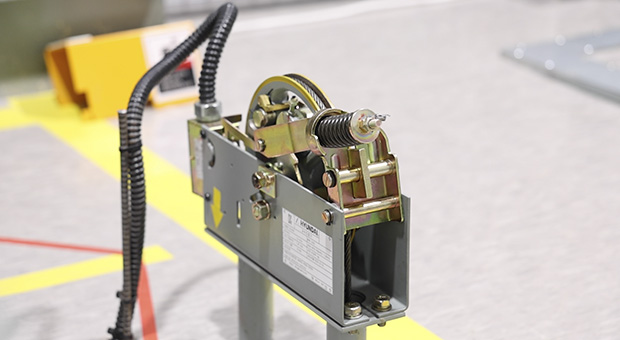

5. 과속조절기
엘리베이터의 과속을 방지하고 카를 안전하게 정지시킨다. 정격 속도를 초과하면 과속 스위치가 작동해 전동기를 차단하고 브레이크를 작동시킨다.
6. ELD(Emergency Landing Device)
단전으로 엘리베이터가 멈추면 배터리 전력만 가지고 카를 제일 가까운 층으로 이동시켜 문을 열고 정지한다.

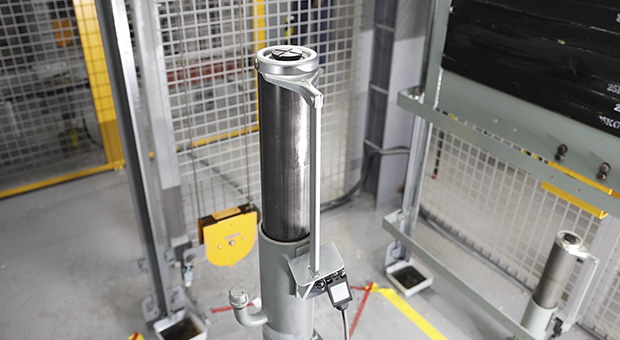

7. 완충기
카와 균형추의 직-하부에 설치된 안전 장치다. 카가 바닥과 충돌하는 만일의 경우에 대비해 충격을 완화시켜 승객의 안전을 지킨다.

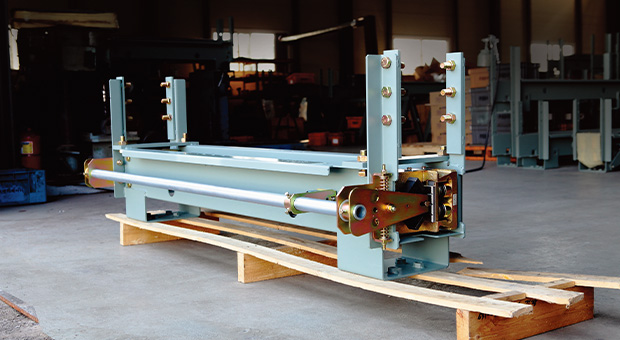

8. 비상 정지 장치
로프가 끊어지거나 돌발 하강 시 엘리베이터를 안전하게 정지시킨다. 기계실에 설치된 과속조절기와 연동돼있다.

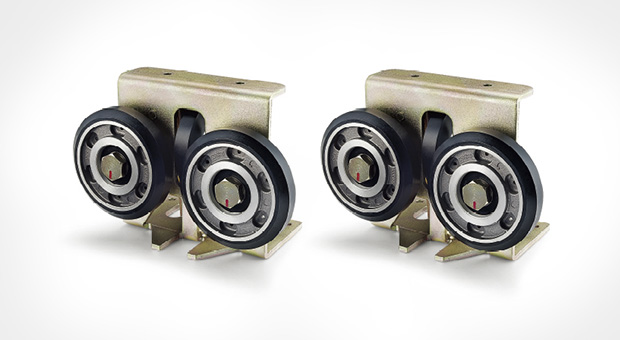

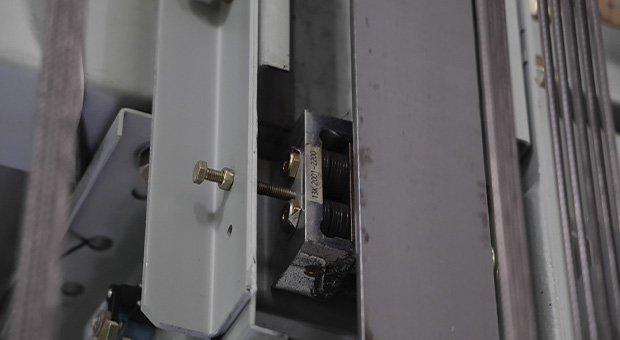

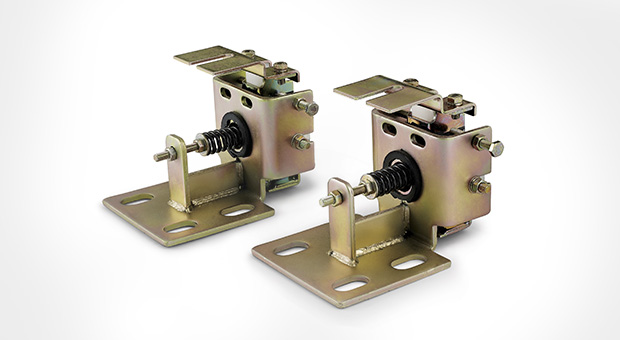

9. 가이드슈
카와 균형추가 레일을 따라 잘 움직일 수 있도록 안내해준다. 작동 방식에는 슬라이딩과 롤러, 두 가지가 있다.

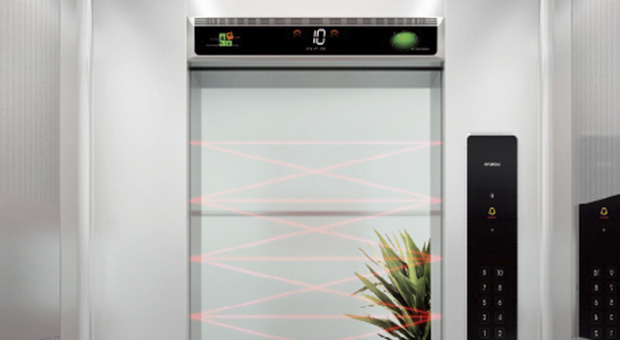

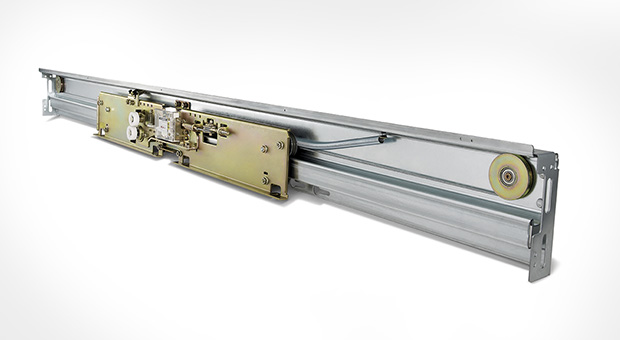

10. 출입문 안전 장치
탑승자가 카 문에 끼는 사고를 다중으로 예방한다. 멀티빔 센서로 출입을 감지하고, 물리적으로도 제어할 수 있다.
